感應加熱

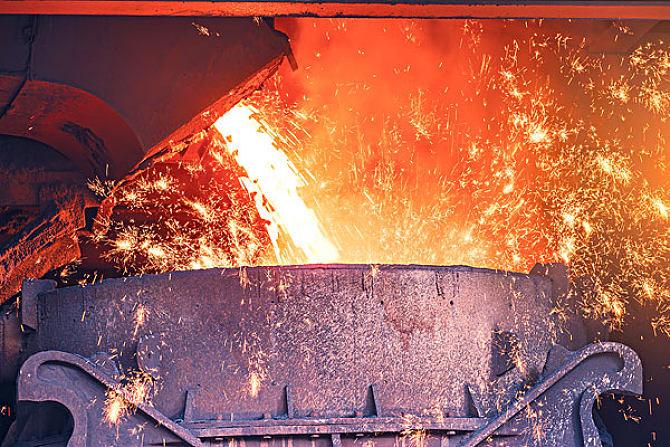

應用概述
應用概述
高溫爐的工作原理基于熱傳導和輻射傳熱的原理。 通過加熱元件產生的熱量，通過熱傳導和輻射的方式傳遞給爐體和材料，使其溫度升高。 控制系統起著關鍵的作用，用于實現對溫度的精確控制。
其核心部件為IGBT，在應用時要考慮到大電流時候散熱、開關損耗、過壓等問題。對于8KW及更大功率的高溫爐一般采用半橋或全橋電路來實現大功率輸出，IGBT多采用150A/200A 1200V的兩單元模塊。
感應加熱

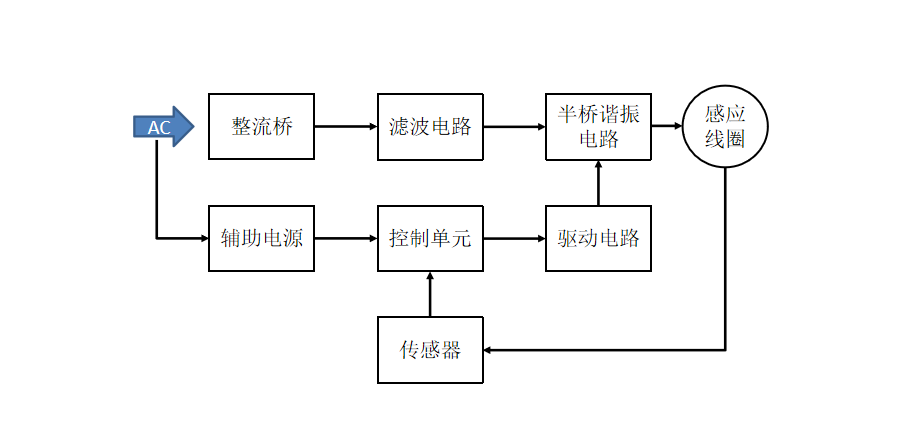

應用系統圖
應用系統圖
感應加熱

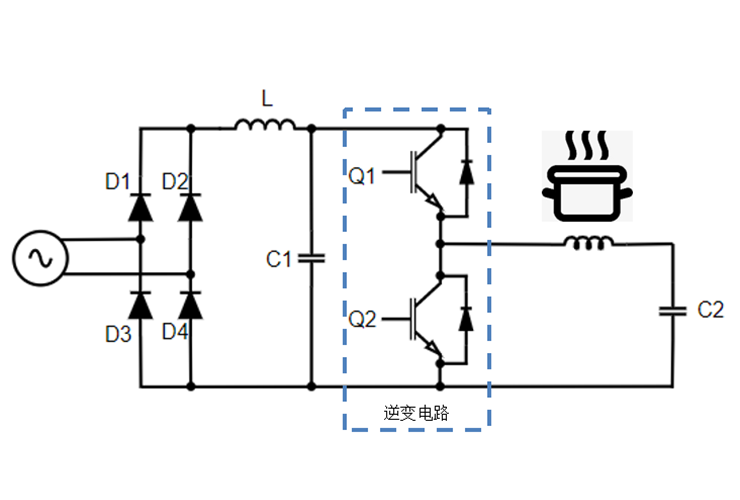

應用拓撲圖
應用拓撲圖
感應加熱
推薦產品
推薦產品
IGBT模塊產品清單
| Part Number | VCE(V) | Ic(A)@100℃ | Vcesat(V) @25℃ typ |
Eon(mJ) | Eoff(mJ) | Package | Datasheet |
|---|---|---|---|---|---|---|---|
| MPFF50R12RB | 1200 | 50 | 1.9 | 3.58 | 1.7 | 34mm module | Download |
| MPFF75R12RB | 1200 | 75 | 2 | 5.4 | 4.1 | 34mm module | Download |
| MPFF100R12RB | 1200 | 100 | 1.95 | 6.87 | 5.44 | 34mm module | Download |
| MPFF150R12KB | 1200 | 150 | 1.81 | 9.4 | 7.39 | 62mm module | Download |
| MPFF150R12RB | 1200 | 150 | 2 | 3.6 | 8.7 | 34mm module | Download |
| MPFF200R12KB | 1200 | 200 | 2 | 2 | 12.1 | 62mm module | Download |
| MPFF200R12RB | 1200 | 200 | 2.26 | 22.7 | 17.1 | 34mm module | Download |
| MPFF300R12KB | 1200 | 300 | 1.87 | 14.96 | 18.91 | 62mm module | Download |
